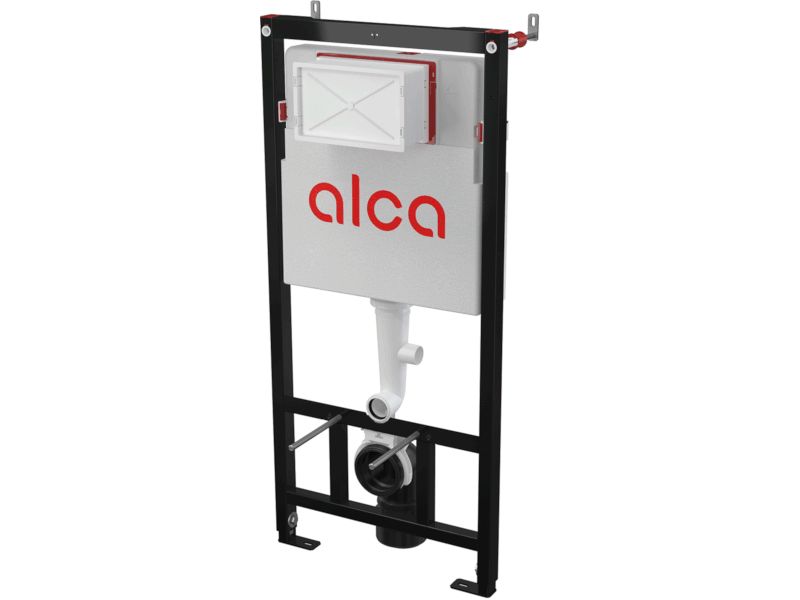

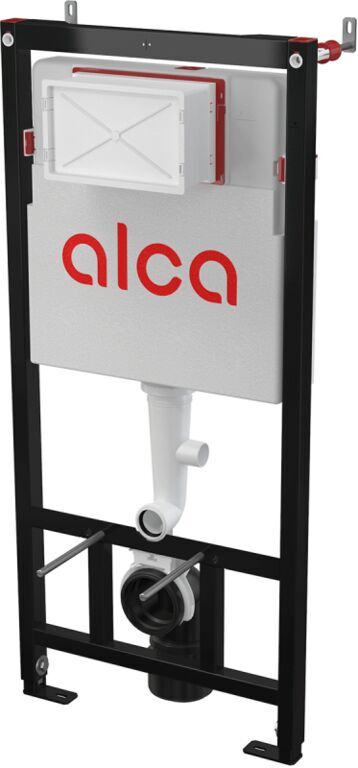

Alcadrain Sádromodul - předstěnový instalační systém s integrovanou funkcí hygienického proplachu potrubí

Popis produktu

Technické parametry:

• Připojení vody shora montážními otvory G1/2 "
• Funkční rozsah tlaku vody 0,05 – 1,0 MPa
• Doporučený rozsah tlaku vody 0,3 – 0,5 MPa
• Velké spláchnutí 6 – 9 l
• Malé spláchnutí 2,5 – 3,5 l
• Standardní nastavení velkého spláchnutí 6 l
• Standardní nastavení malého spláchnutí 3 l
• Hygienická rezerva 3 l
• Objem vody v nádržce 9 l
• Zátěžová zkouška 400 kg
• Možnost automatického proplachu vodovodních trubek pro studenou i teplou vodu

Použití:

• Nosný prvek pro závěsná WC s integrovanou nádrží pro proplach
• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
• Pro tlouštku podlah 0–200 mm
• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm
• Pro automatický proplach vodovodního řádu teplé i studené vody

Vlastnosti:

• Obsahuje dávkovač WC tablet Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
• Viditelné označení nivelace a středové rysky
• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
• Rohový ventil s možností na napojení studené vody na potrubní systém Mepla
• Rohový ventil s možností na napojení teplé vody na potrubní systém Mepla
• Dvojitý elektromagnetický ventil s ovládací elektronikou a čidlem hlídání výšky hladiny vody
• Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Příprava na připojení držáku s G1/2" přechodem pro bidetovací sedátka a spršky
• Závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov
• Možnost vyklopení nádržky pro snadnou montáž do dřevostaveb nebo mobilních buněk
• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Možnost vestavby oddáleného nebo senzorového splachování
• Kompatibilní se všemi ovládacími tlačítky Alca
• Servisní práce bez použití nářadí
• Přívod vody zezadu/shora uprostřed
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Montážní hloubka nastavitelná v rozmezí 20–95 mm
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• Materiál nosné konstrukce: kov ošetřený práškovou barvou
• Stavební hloubka 125 mm
• Napájení ze sítě, nutno dokoupit síťový zdroj (12V DC min 1A) – doporučený AEZ310
• Akustická signalizace nefunkčního systému automatického proplachu
• Možnost nastavení doby pro aktivaci automatického proplachu
• Možnost nastavení doby trvání automatického proplachu
• Možnost nastavení hlasitosti zvukové signalizace při nefunkčnosti systému automatického proplachu

Rozsah dodávky:

• Nádrž s napouštěcí a vypouštěcí armaturou
• Samonosný rám
• Dva rohové ventily Schell 1/2"–3/8"
• Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Koleno odpadu HT 90/90 polyethylen, PE-HD
• Redukce odpadu HT 90/110 polyethylen, PE+HD
• Těsnění přívodu, vývodka polypropylen, vrapová vložka
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• Sada pro vhazování WC tablet
• řídící elektronika s integrovaným čidlem na hlídání výšky hladiny vody
• Držák elektroniky
• Elektromagnetické ventily
