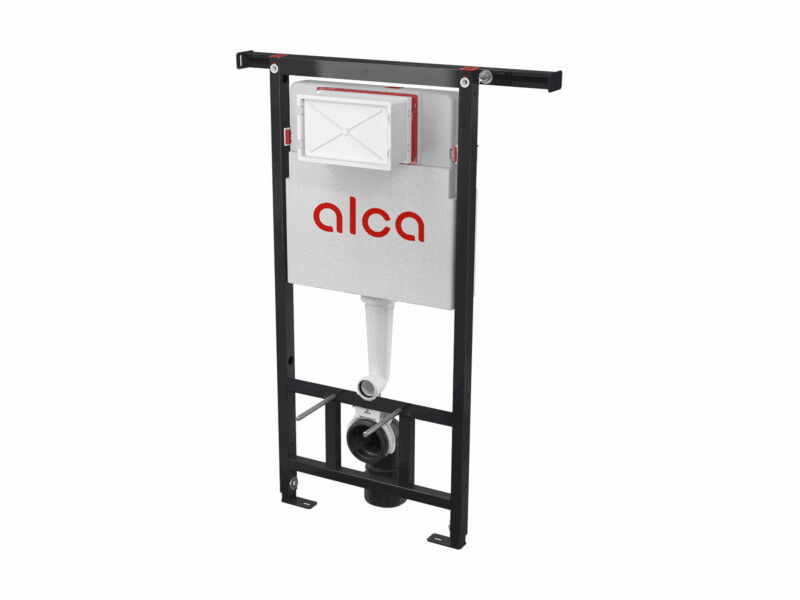

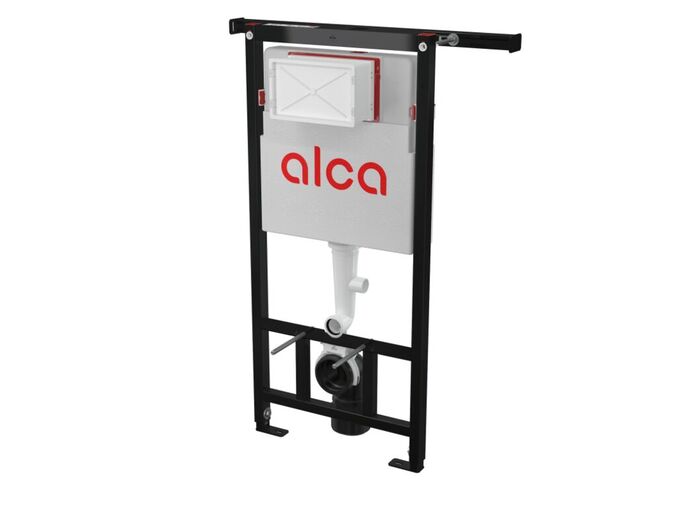

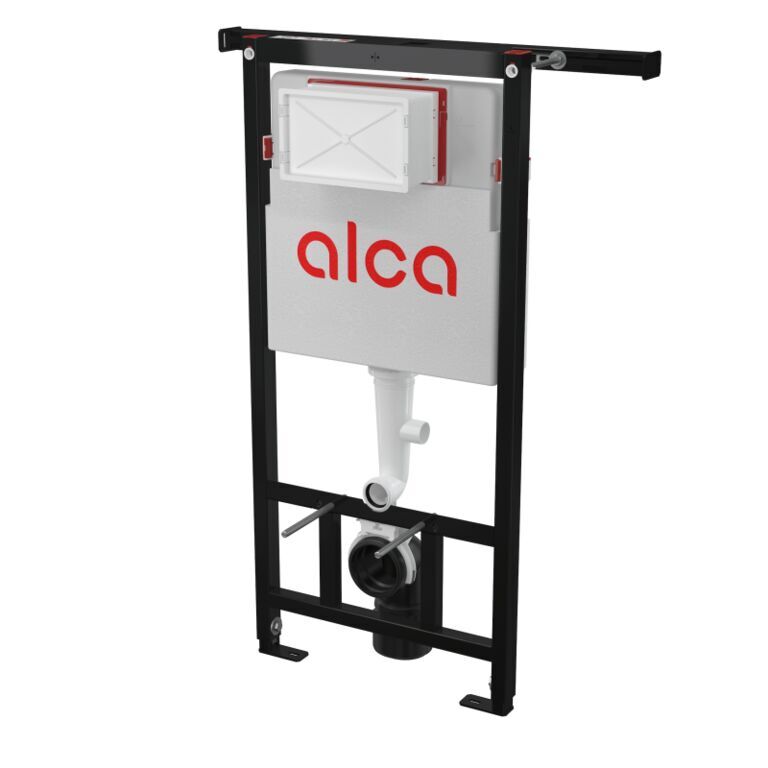

Alcadrain Jádromodul předstěnový instalační systém Ecology pro suchou instalaci do bytových jader

Popis produktu

Společnost Alcadrain představuje sérii úsporných instalačních systémů Ecology, které jsou určeny pro kombinaci se závěsnými klozety. Zákazníci kladou své požadavky stále více orientované na ekologickou a finanční šetrnost všech koupelnových systémů. Nový trend WC mís s používaným množstvím vody menším než 3/6 l klade nároky na splachovací systémy, které s tímto objemem musí umět pracovat. Proto spatřila světlo světa série Ecology, která je nedesignovaná, aby zvládala svou funkci na samé hranici normou povoleného minima splachování 2/4 litry vody.

Použití:

• Pro závěsné WC s objemem splachování 2/4 l
• Pro rekonstrukce bytových jader
• Pro instalaci mezi dvě stěny
• Pro instalaci do dřevostaveb
• Pro tloušťku podlah 0–200 mm
• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm

Normy:

• ČSN EN 14124
• ČSN EN 14055

Vlastnosti:

• Obsahuje dávkovač WC tablet
• Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
• Viditelné označení nivelace a středové rysky
• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
• Rohový ventil s možností na napojení na potrubní systém Mepla
• Zatížení přenáší do bočních stěn rozpěrná traverza stavitelná v rozsahu 830–1200 mm
• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
• Závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov
• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Úsporné splachování – 2 l malé spláchnutí, 4 l velké spláchnutí
• Možnost vestavby oddáleného nebo senzorového splachování
• Kompatibilní se všemi ovládacími tlačítky Alcadrain
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Přívod vody zezadu/shora uprostřed
• Servisní práce bez použití nářadí
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• Montážní hloubka nastavitelná v rozmezí 20–95 mm
• Stavební hloubka 125 mm
• Materiál nosné konstrukce: kov ošetřený práškovou barvou

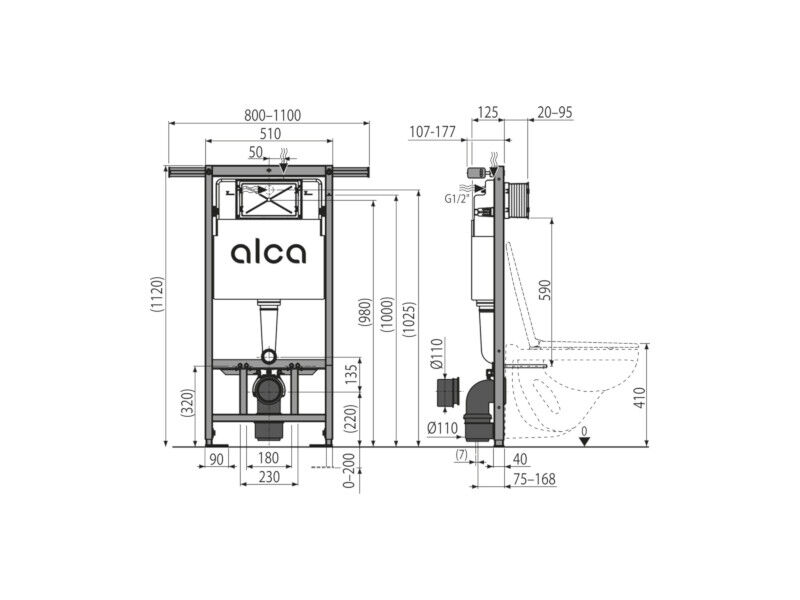

Technické parametry:

• Připojení vody zezadu nebo shora montážními otvory G1/2 "
• Funkční rozsah tlaku vody 0,05 – 1,6 MPa
• Doporučený rozsah tlaku vody 0,3 – 0,5 MPa
• Velké spláchnutí 3,5 – 6 l
• Malé spláchnutí 2 – 4 l
• Standardní nastavení velkého spláchnutí 4 l
• Standardní nastavení malého spláchnutí 2 l
• Hygienická rezerva 2 l
• Objem vody v nádržce 6 l
• Zátěžová zkouška 400 kg

Rozsah dodávky:

• Nádrž s napouštěcí a vypouštěcí armaturou
• Samonosný rám s rozpěrnou traverzou pro kotvení mezi stěny 830–1200 mm
• Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
• Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Šroub mechanismu 2 ks
• Koleno odpadu HT 90/90 polyethylen, PE-HD
• Redukce odpadu HT 90/110 polyethylen, PE+HD
• Těsnění přívodu, vývodka polypropylen, vrapová vložka
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• Sada pro vhazování WC tablet
