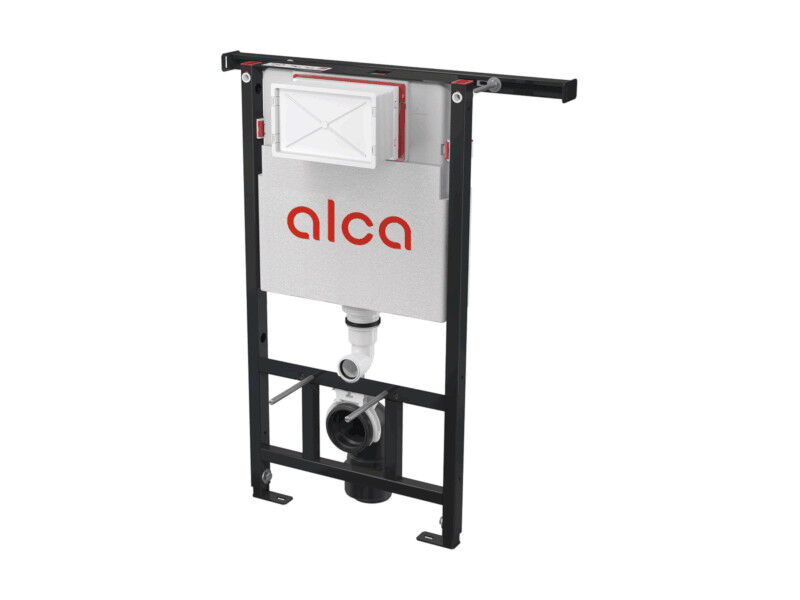

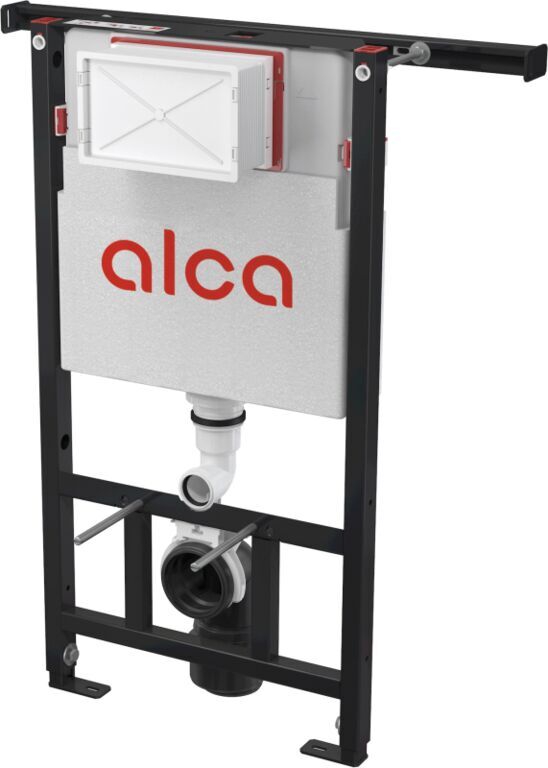

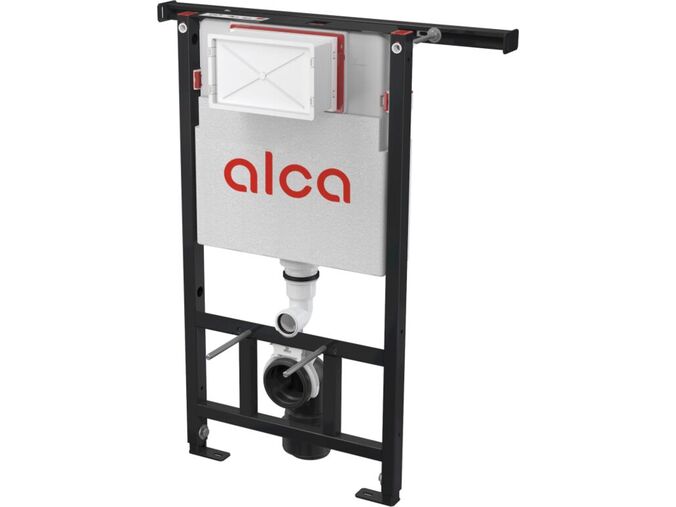

Alcadrain Jádromodul předstěnový instalační systém pro suchou instalaci, 100 cm

Popis produktu

Použití:

• Pro závěsné WC
• Pro rekonstrukce bytových jader
• Pro instalaci mezi dvě stěny
• Pro instalaci do dřevostaveb
• Pro tloušťku podlah 0–20 cm
• Pro montáž závěsného WC s připojovací roztečí 18 cm nebo 23 cm

Technické parametry:

• Připojení vody zezadu nebo shora montážními otvory: G1/2 "
• Funkční rozsah tlaku vody: 0,05 – 1,6 MPa
• Doporučený rozsah tlaku vody: 0,3 – 0,5 MPa
• Velké spláchnutí: 6 – 9 l
• Malé spláchnutí: 2,5 – 3,5 l
• Standardní nastavení velkého spláchnutí: 6 l
• Standardní nastavení malého spláchnutí: 3 l
• Hygienická rezerva: 3 l
• Objem vody v nádržce: 9 l
• Zátěžová zkouška: 400 kg

Normy:

• ČSN EN 14124
• ČSN EN 14055

Vlastnosti:

• Obsahuje dávkovač WC tablet
• Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–20 cm
• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–9,3 cm
• Rohový ventil s možností na napojení na potrubní systém Mepla
• Zatížení přenáší do bočních stěn rozpěrná traverza stavitelná v rozsahu 80–110 cm
• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
• Závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov
• Možnost vyklopení nádržky pro snadnou montáž do dřevostaveb nebo mobilních buněk
• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Možnost vestavby oddáleného nebo senzorového splachování
• Kompatibilní se všemi ovládacími tlačítky Alcadrain
• Servisní práce bez použití nářadí
• Přívod vody zezadu/shora uprostřed
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• Montážní hloubka nastavitelná v rozmezí 2–9,5 cm
• Stavební hloubka 12,5 cm
• Materiál nosné konstrukce: kov ošetřený práškovou barvou

Rozsah dodávky:

• Nádrž s napouštěcí a vypouštěcí armaturou
• Samonosný rám s rozpěrnou traverzou pro kotvení mezi stěny 80–110 cm
• Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
• Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Koleno odpadu HT 90/90 polyethylen, PE-HD
• Redukce odpadu HT 90/110 polyethylen, PE+HD
• Těsnění přívodu, vývodka polypropylen, vrapová vložka
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• Sada pro vhazování WC tablet
