Alcadrain Sádromodul předstěnový instalační systém Ecology pro suchou instalaci do sádrokartonu

Popis produktu

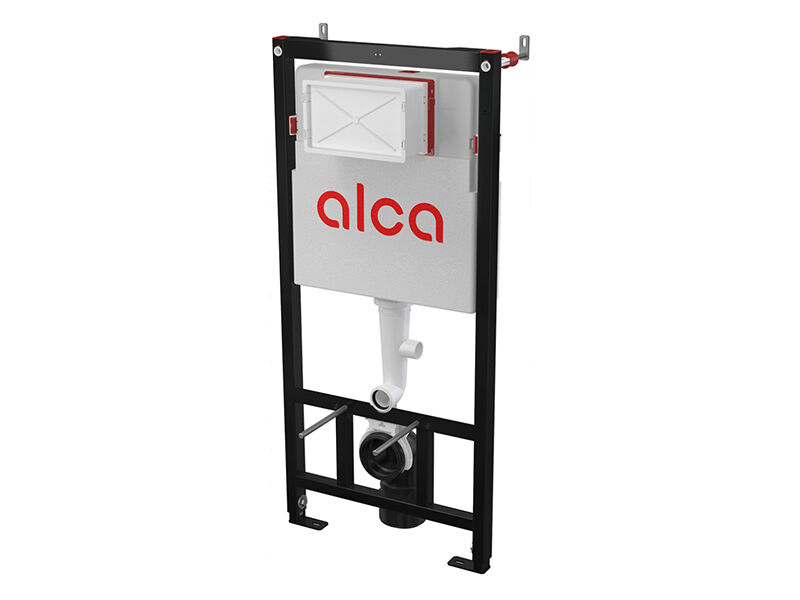

Předstěnový instalační systém ECOLOGY pro suchou instalaci (do sádrokartonu)

Technické parametry:

• Připojení vody zezadu nebo shora montážními otvory G1/2 "
• Funkční rozsah tlaku vody 0,05 – 1,6 MPa
• Doporučený rozsah tlaku vody 0,3 – 0,5 MPa
• Velké spláchnutí 3,5 – 6 l
• Malé spláchnutí 2 – 4 l
• Standardní nastavení velkého spláchnutí 4 l
• Standardní nastavení malého spláchnutí 2 l
• Hygienická rezerva 2 l
• Objem vody v nádržce 6 l
• Zátěžová zkouška

UPOZORNĚNÍ: Modul má standartně namontovanou odbočku na odsávání zápachu přímo z WC, která je zaslepena. Zaslepenou odbočku z přívodního kolena lze provrtat a připojit vhodný ventilátor, který zajistí optimální výkon pro odvod zápachu..

Použití:

• Pro závěsné WC s objemem splachování 2/4 l
• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
• Pro tloušťku podlah 0–200 mm
• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm

Vlastnosti:>

• Obsahuje dávkovač WC tablet
• Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
• Viditelné označení nivelace a středové rysky
• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
• Rohový ventil s možností na napojení na potrubní systém Mepla
• Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
• Závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov
• Možnost vyklopení nádržky pro snadnou montáž do dřevostaveb nebo mobilních buněk
• Možnost vestavby oddáleného nebo senzorového splachování
• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Kompatibilní se všemi ovládacími tlačítky Alca
• Servisní práce bez použití nářadí
• Přívod vody zezadu/shora uprostřed
• Úsporné splachování – 2 l malé spláchnutí, 4 l velké spláchnutí
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot

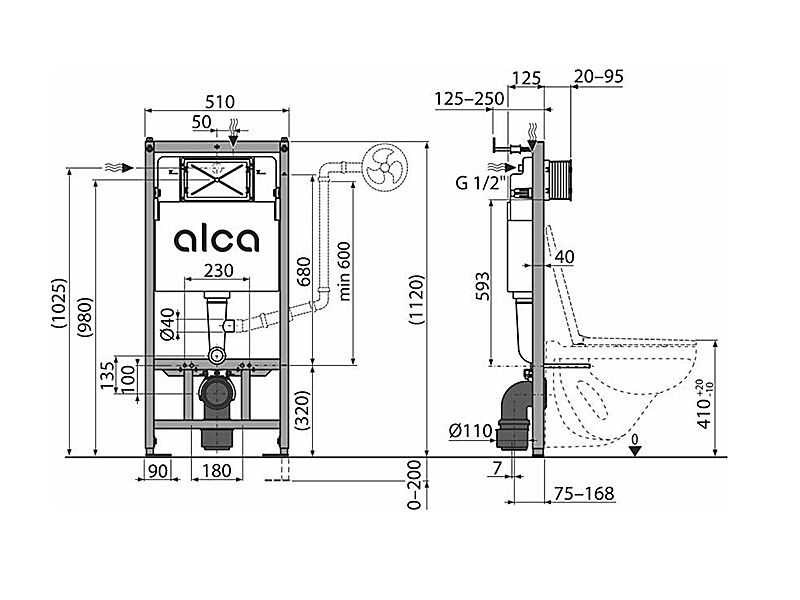

• Montážní hloubka nastavitelná v rozmezí 20–95 mm
• Stavební hloubka 125 mm
• Materiál nosné konstrukce: kov ošetřený práškovou barvou

Rozsah dodávky:

• >Nádrž s napouštěcí a vypouštěcí armaturou
• Samonosný rám
• Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
• Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• >Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Koleno odpadu HT 90/90 polyethylen, PE-HD
• >Redukce odpadu HT 90/110 polyethylen, PE+HD
• Těsnění přívodu, vývodka polypropylen, vrapová vložka
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• Sada pro vhazování WC tablet
