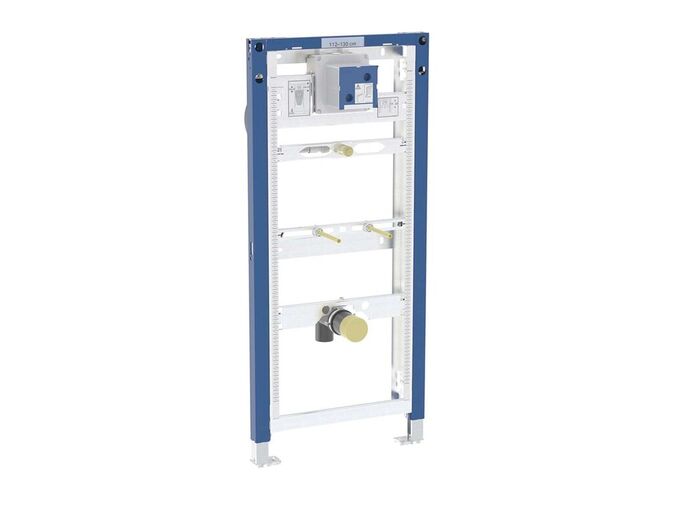

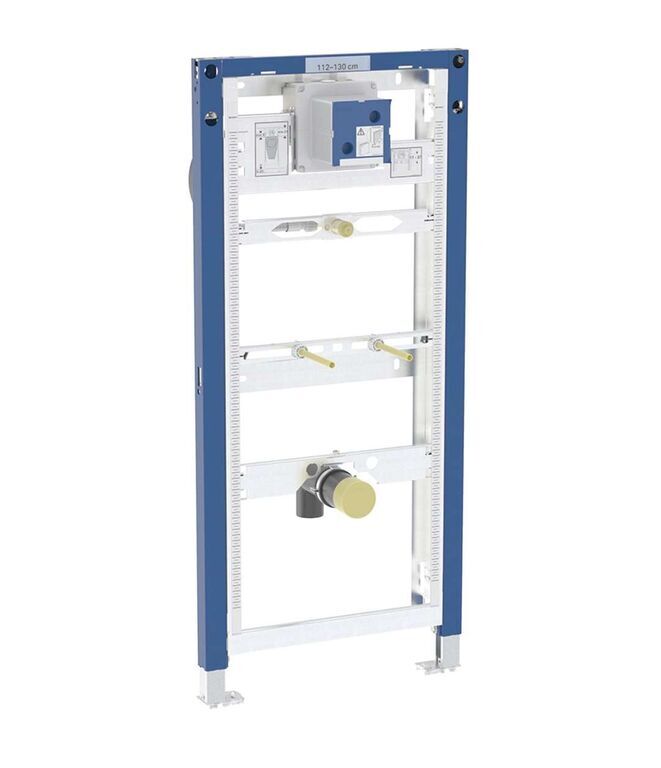

Geberit Duofix 4.0 Předstěnová instalace pro pisoár, výška 112-130 cm, univerzální, pro ostřikovací hlavici

Popis produktu

UPOZORNĚNÍ: Montážní prvek kat. číslo 111.676.00.2 nahrazuje starší typ produktu, kat. číslo 111.676.00.1

Montážní prvek Duofix pro pisoár, stavební výška 112–130 cm, univerzální, pro ostřikovací hlavici

Účel použití

• pro kovové a dřevěné sloupkové stěny
• pro systémové stěny Geberit Duofix
• k montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
• k montáži do dělicích stěn vysokých na výšku místnosti
• pro tloušťky podlahy 0–25 cm
• k montáži pisoárů
• pro pisoáry Preda
• pro pisoáry Selva
• pro pisoáry Tamina
• pro pisoáry Narva
• pro instalaci ovládání pisoárů Geberit

Vlastnosti

• staticky samonosný rám, chráněný proti korozi práškovým potahem
• s výsuvnou deskou pro boční upevnění nad montážním prvkem na kovové nebo dřevěné profily nebo na systémové stojiny Geberit Duofix
• alternativní montážní poloha pro nástěnné kotvy
• patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
• patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
• pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi

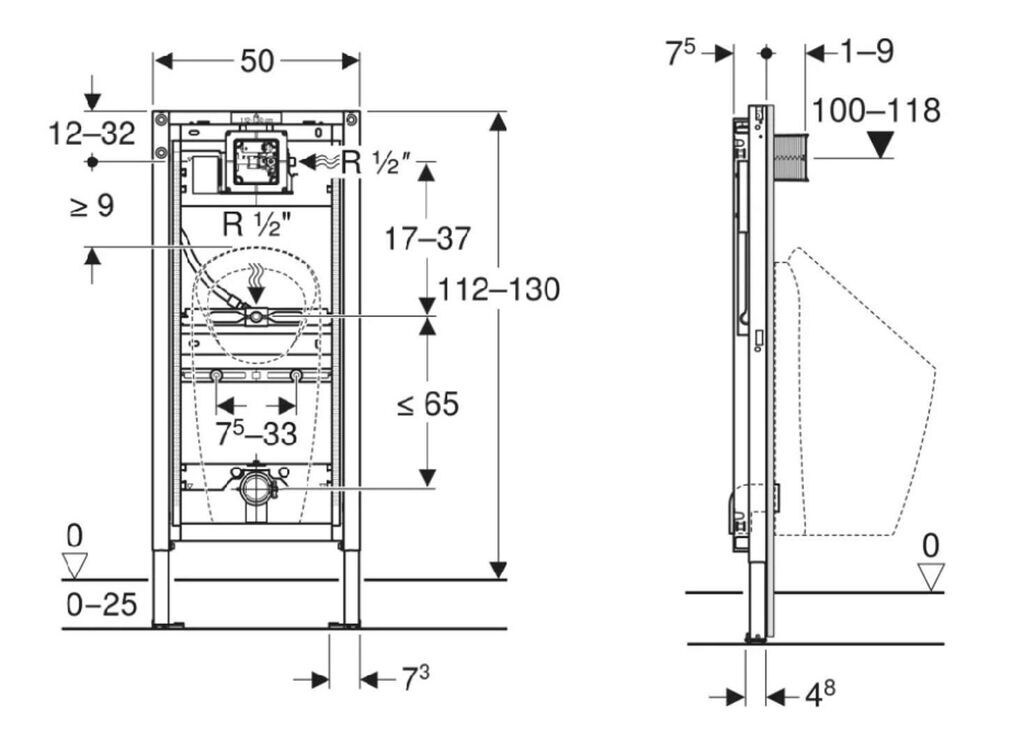

• výška prvku přizpůsobitelná pisoáru, 112–130 cm
• pozice pro připojení pisoáru Preda nastaveny
• univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
• svorka pro připojení elektřiny pro přívod elektřiny v krabici pod omítku
• přívod vody vpravo na krabici pod omítku
• přívod vody vhodný pro MasterFix a MeplaFix
• nástěnka k montáži bez nářadí
• předinstalovaný uzavírací ventil s regulací
• se zabudovanou trubkovou chráničkou k vyplachování potrubí
• kryt pro hrubou montáž pro servisní otvor 10,5 x 10,5 cm s možností zkrácení bez nářadí
• přívodní hadice ohýbatelná
• přívodní hadice s vedením k zabránění stojící vodě
• upevnění pro přívod Rp 1/2" výškově a stranově nastavitelné
• upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
• upevnění pisoárů M8, nastavitelná na šířku a výšku
• příčné nosníky s označením středu, nastavitelné bez nářadí
• značení pozic pro připojení pisoáru Preda a Selva
• dodatečné upevnění pro pisoár s příslušenstvím možné

Technické informace

• rozsah tlaku vody 0.1–0.8 MPa
• maximální zkušební tlak vody 1.6 MPa
• maximální zkušební tlak vzduchu / inertního plynu 0.3 MPa
• maximální provozní teplota vody 30 °C
• průtok při tlaku 0.1 MPa s omezovačem průtoku 0,18 l/s
• průtok při tlaku 0.1 MPa bez omezovače průtoku 0.3 l/s

Rozsah dodávky

• připojovací koleno R 1/2
• kryt pro hrubou montáž s víkem
• redukované odpadní koleno PE-HD, Ø 63 mm na Ø 50 mm
• těsnění Ø 57/50 mm
• zápachová uzávěrka pro pisoár Ø 50 mm, s těsněním k pisoáru
• upevňovací a ochranný materiál

Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť
