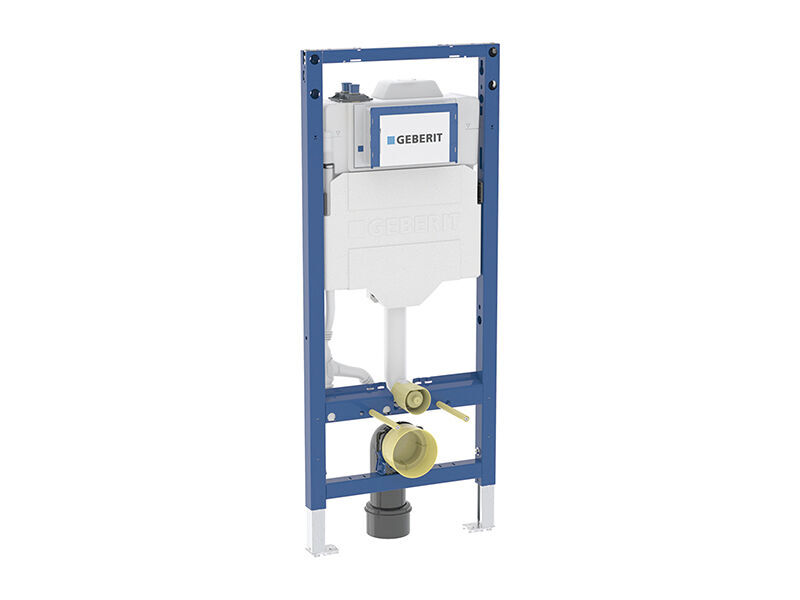

Geberit Duofix montážní prvek pro závěsné WC, 120 cm, se splach. nádržkou pod omítku Sigma 12 cm, 2 přívody vody, s hygienickým proplachem

Popis produktu

UPOZORNĚNÍ: Montážní prvek Geberit Duofix kat. číslo 111.076.00.2 nahrazuje starší typ produktu, kat. 111.076.00.1

Účel použití

• Pro kovové a dřevěné sloupkové stěny
• Pro systémové stěny Geberit Duofix
• K montáži do čelních stěn částečně vysokých nebo vysokých na výšku místnosti
• K montáži do dělicích stěn vysokých na výšku místnosti
• Pro závěsná WC
• Pro tloušťky podlahy 0–25 cm
• K prevenci zárodků
• K zabránění stagnace v potrubích pitné vody
• K zabudování do řadových potrubních systémů
• Pro připojení ke sběrnici Geberit

Vlastnosti

• Typová řada 2025
• Staticky samonosný rám, chráněný proti korozi práškovým potahem
• Rám pro závěsná WC s připojovacími rozměry dle EN 33 a vyložením až 70 cm
• S výsuvnou deskou pro boční upevnění nad montážním prvkem na kovové nebo dřevěné profily nebo na systémové stojiny Geberit Duofix
• Alternativní montážní poloha pro nástěnné kotvy
• Patní desky lze otáčet, vhodné pro montáž do U profilů UW 50 a UW 75
• Patní desky lze instalovat do systémové lišty Geberit Duofix bez nářadí, bez dalších komponentů
• Pozinkované podpěry, chráněné proti korozi, s protiskluzovými vlastnostmi
• Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• Splachovací nádržka pod omítku Geberit Sigma 12 cm, s izolací proti orosování
• Pro ovládání zepředu, vhodné pro 1 množství splachování, 2 množství splachování a splachování Start/Stop
• U nastavení z výroby je možné okamžité dodatečné spláchnutí
• Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení, chrání před vlhkostí a nečistotami
• S trubkovou chráničkou pro přívodní potrubí vody pro sprchovací WC Geberit AquaClean a pro připojovací kabel
• Upevnění pro přípojku elektřiny
• Volitelné programy splachování (čas nebo interval)
• Kompatibilní s aplikací Geberit Control App
• Nastavení přístroje a obsluha s mobilním zařízením přes integrované rozhraní Bluetooth®
• Funkční statistiky vyvolatelné přes aplikaci Geberit Control App
• Zaznamenává více než 5 000 spláchnutí
• Rozpoznání použití
• Digitální I/O rozhraní (centrální spuštění splachování, bezpotenciálové zobrazení poruchy, ovládání externího elektromagnetického ventilu)
• Spojené vodičem, připojitelné k síti pomocí Geberit Gateway přes sběrnici Geberit
• Připojení ke sběrnici Geberit přímo nebo prostřednictvím konvertoru
• Kompatibilní s Geberit Connect
• Lze připojit externí teplotní čidlo
• Je možné připojit vnitřní snímač průtoku
• Čidlo vzdutí zabudované
• Elektromagnetický ventil zavřený bez proudu
• Odolnost proti rušení pro průmyslové prostředí podle EN 61000-6-2
• Jedna přípojka pro studenou vodu R 1/2", vhodná pro MF, s modrým ochranným víčkem, nahoře
• Vhodné pro vnější závit MF 1/2" MasterFix a MeplaFix
• Napájení elektrickým proudem přes externí síťový zdroj nebo přes sběrnicovým konvertor s integrovaným síťovým zdrojem

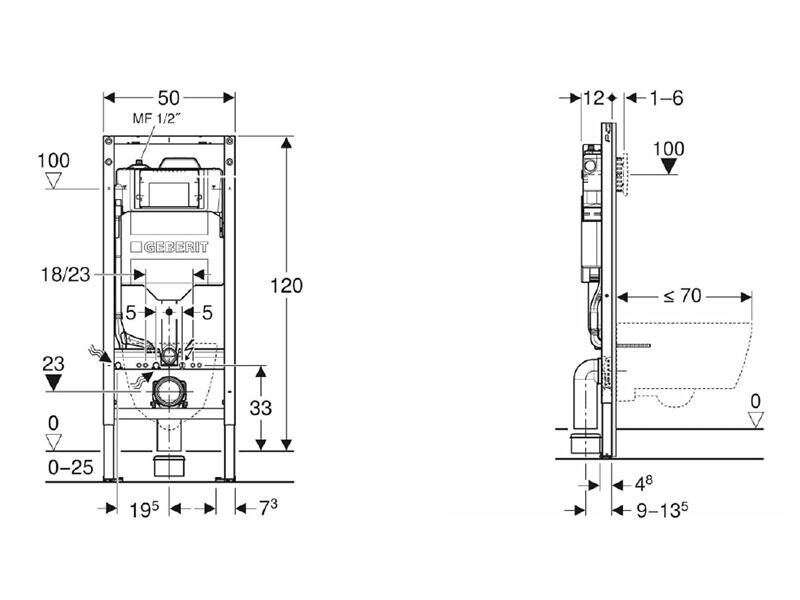

Technické údaje

• Druh ochrany IP45
• Provozní napětí 12 V DC
• Příkon v klidu 1 W
• Tlak při průtoku 10–1000 kPa
• Teplota studené vody max. 25 °C
• Teplota teplé vody max. 70 °C
• Splachovací množství, nastavení ve výrobě, pro splachovací nádržku (l) 6 / 3 l
• Velké splachovací množství – rozsah nastavení pro splachovací nádržku 4 / 4.5 / 6 / 7.5 l malé splachovací množství – rozsah nastavení pro splachovací nádržku 2–4 l
• Průtok při tlaku 3 bar 0.16 l/s
• Minimální přetlak 10 kPa
• Výpočtový průtok 0.09 l/s
• Výkon proplachování na elektromagnetický ventil 4 l/min
• Intervalové splachování, nastavení ve výrobě 72 h
• Intervalové splachovací množství, nastavení ve výrobě 3 l
• Splachovací množství na den a elektromagnetický ventil max. 40 l
• Interval proplachování min. 24 h
• Materiál Ocel

Rozsah dodávky

• Kryt pro hrubou montáž pro servisní otvor
• Připojovací souprava pro WC, o 90 mm
• Připojovací koleno 90° z PE-HD, o 90 mm
• Přechodka z PE-HD, o 90 / 110 mm
• Jednotka s elektromagnetickým ventilem s pojistným kolíkem a omezovačem průtoku
• Řídicí jednotka
• Upevňovací a ochranný materiál

Příslušenství

• Síťový zdroj Geberit pro Power & Connect box
• Sada kabelů Geberit pro digitální rozhraní I/O
• Sada síťový zdroj 230 V / 12 V / 50 Hz, s napájecím kabelem 1,8 m a kombinovanou připojovací krabicí
• Geberit souprava pro hrubou montáž s síťovým zdrojem, pro ovládání WC s elektronickým ovládáním splachování, 12 V
• Interní snímač průtoku Geberit, pro hygienický proplach ve splachovací nádržce pod omítku, pro přívod studené vody
• Připojovací kabel Geberit pro externí čidlo, pro hygienický proplach ve splachovací nádržce pod omítku
• Souprava pro předstěnovou montáž Geberit Duofix pro jednotlivou montáž
• Souprava pro předstěnovou montáž Geberit Duofix pro jednotlivou a systémovou montáž
• Souprava pro předstěnovou montáž Geberit Duofix pro jednotlivou montáž, rohové řešení
• Souprava prodloužení ukotvení do stěny Geberit Duofix
• Systémový úhelník Geberit Duofix
• Upevňovací materiál Geberit Duofix pro vzdálenost stojin 50– 57,5 cm
• Příčný nosník zásuvný Geberit Duofix, pro kotvení mezi dvě stěny
• Souprava Geberit Duofix pro kotvení nohou k zadní stěně
• Souprava vzpěr Geberit pro WC keramické mísy s malou opěrnou plochou
• Souprava pro tlumení hluku Geberit pro závěsné WC
• Sada prodloužení noh Geberit Duofix, délka 20 cm
• Vrtací šablona Geberit pro závěsné WC a Geberit AquaClean
