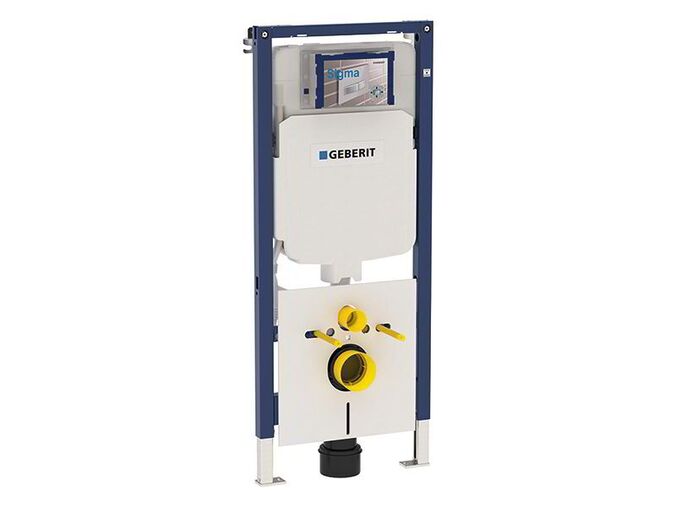

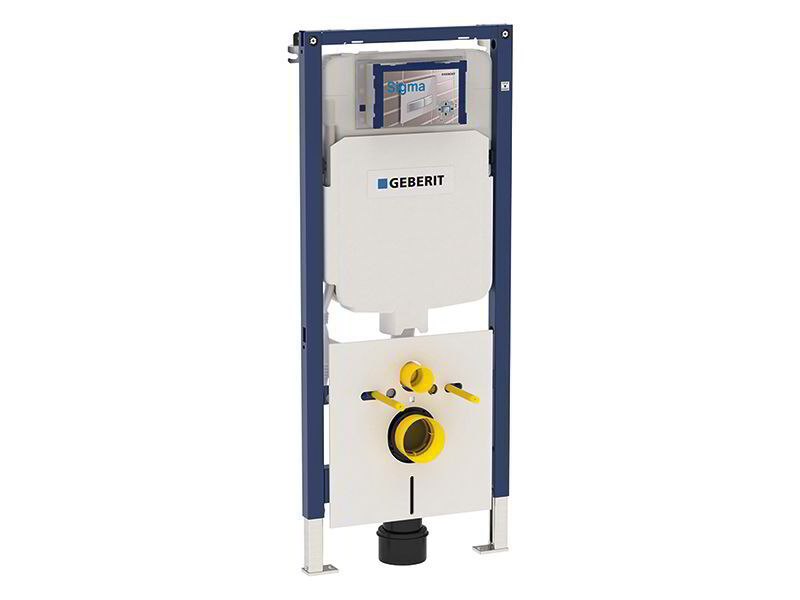

Geberit Duofix montážní prvek pro závěsné WC, 114 cm, se splachovací nádržkou pod omítku Sigma 8 cm

Popis produktu

UPOZORNĚNÍ: Montážní prvek kat. číslo 111.794.00.1 je nahrazen novým typem produktu, kat. číslo 111.794.00.2

Technické údaje:

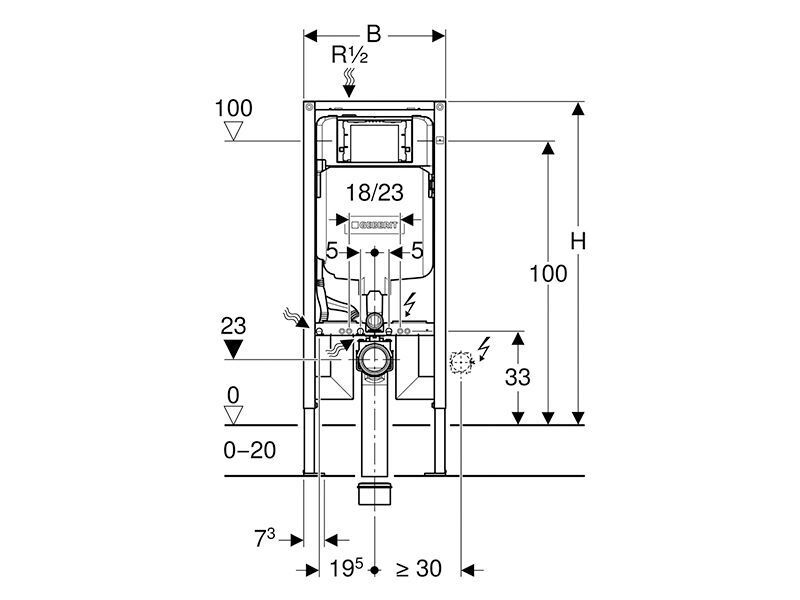

• Rozměr: 114 x 50 x 8 cm
• Tlak při průtoku 10-1000 kPa
• Maximální teplota vody 25 °C
• Splachovací množství, nastavení ve výrobě 6 a 3 l
• Velké splachovací množství, rozsah nastavení 4.5 / 6 / 7.5 l
• Malé splachovací množství, rozsah nastavení 3-4 l

Účel použití:

• Pro konstrukce prováděné suchým procesem
• K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• K montáži do instalačních stěn vysokých na výšku místnosti
• Pro závěsná WC s připojovacími rozměry podle EN 33:2011
• Pro závěsná WC s vyložením do 70 cm
• Pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop

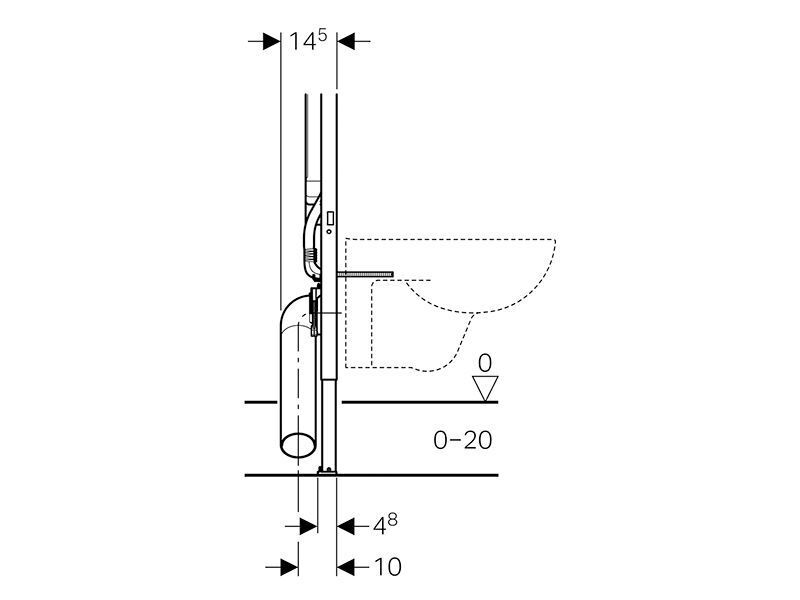

• Pro tloušťky podlahy 0–20 cm

Vlastnosti:

• Typová řada 2016
• Samonosný rám s nanesenou práškovou barvou
• Rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce
• Rám připravený pro podpěry u WC keramik s malou opěrnou plochou (u obkladu stěny odolného proti tlaku)
• Podpěry pozinkované
• Podpěry plynule výškově nastavitelné
• Podpěry s protiskluzovou úpravou
• Hloubka patní desky vhodná k montáži do U profilů UW 50 a do systémových profilů Geberit Duofix
• Připojovací koleno pro montáž bez nářadí v různých hloubkových polohách
• Připojovací koleno svisle instalovatelné v čelní zalícované poloze
• Připojovací koleno prodloužené, k napojení v podlaze
• Upevnění připojovacího kolena zvukově izolované
• Splachovací nádržka pod omítku s ovládáním zepředu
• Splachovací nádržka pod omítku izolovaná proti orosování
• U nastavení z výroby je možné okamžité dodatečné spláchnutí
• Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• Přívod vody nahoře vlevo
• Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení, vhodný pro zalícovaná ovládací tlačítka
• Vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• S možností upevnění pro přívod elektřiny

Obsah dodávky:

• Přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• Kryt pro hrubou montáž pro servisní otvor
• 2 soupravy pro ukotvení do stěny
• Připojovací souprava pro WC, ø 90 mm
• Připojovací koleno 90° z PE-HD, ø 90 mm
• Přechodka z PE-HD, ø 90 / 110 mm
• 2 ochranné zátky
• 2 závitové tyče M12
• Souprava pro tlumení hluku
• Upevňovací materiál

Montážní návod:

• Michal N. 28.3.2019 09:59

  Dobrý den,
  jaká je minimální montážní hloubka tohoto Geberitu v případě vedení odpadního potrubí podél stěny, tedy za Geberitem? Předpokládám že to je tloušťka nohy (4cm) + průměr odpadního potrubí (90/110).
  Děkuji za odpověď.
  Reagovat »

  • Michal N. 28.3.2019 10:01

    Dobrý den,
    omlouvám se, dotaz měl být k jinému výrobku.
    Děkuji.
    Reagovat »

• Mirek 2.11.2017 23:11

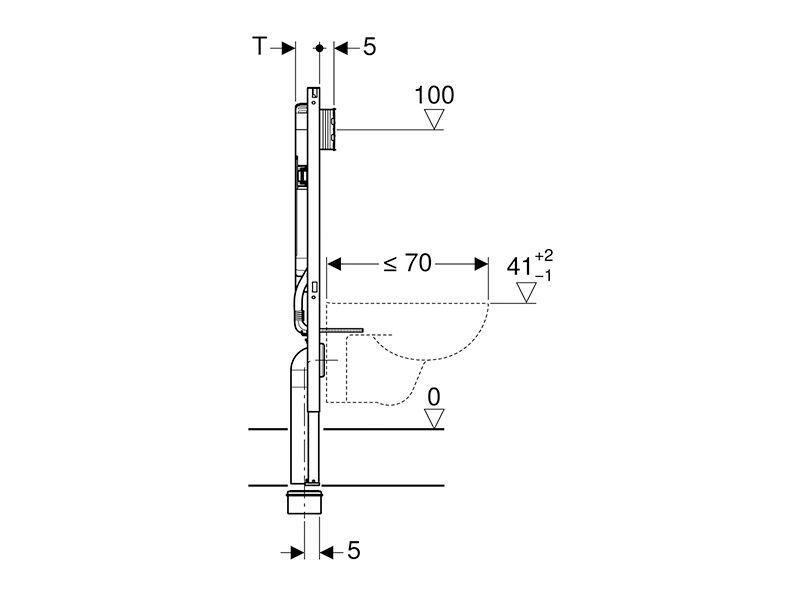

  Jaká je minimální hloubka zkrácení pro tlačítko.Někde jsem se došetl 1-5cm.Vy máte v nákresu psáno 5cm.Je nějaký návod?
  Děkuji za odpověď
  Reagovat »

  • KOUPELNY-CZ.cz 3.11.2017 08:41

    Dobrý den,
    děkujeme za váš dotaz. Výrobce udává 5 cm.
    Více informací Vám zasíláme na Váš e-mail.
    S přáním hezkého dne
    tým Koupelny-CZ
    Reagovat »
