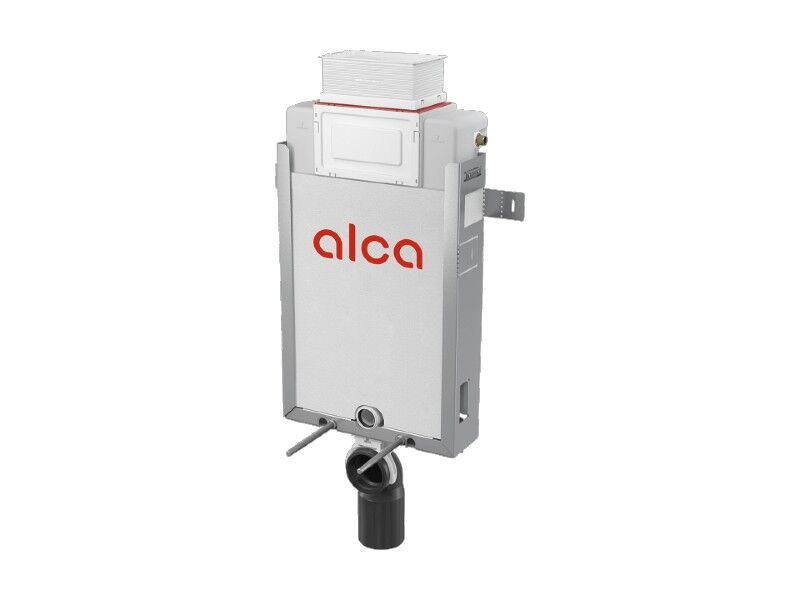

Alcadrain Renovmodul AM119/1000 předstěnový instalační systém pro zazdívání

Popis produktu

Použití

• Pro závěsné WC
• Pro zazdění a obezdění k nosné stěně – mokrý proces
• Vhodný pro rekonstrukce
• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm

Normy

• ČSN EN 14124
• ČSN EN 14055

Technické parametry

• Připojení vody zezadu nebo shora montážními otvory G1/2 "
• Funkční rozsah tlaku vody 0,05 – 1,6 MPa
• Doporučený rozsah tlaku vody 0,3 – 0,5 MPa
• Velké spláchnutí 6 – 9 l
• Malé spláchnutí 2,5 – 3,5 l
• Standardní nastavení velkého spláchnutí 6 l
• Standardní nastavení malého spláchnutí 3 l
• Hygienická rezerva 3 l
• Objem vody v nádržce 9 l
• Zátěžová zkouška 400 kg

Vlastnosti

• Obsahuje dávkovač WC tablet
• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
• Rohový ventil s možností na napojení na potrubní systém Mepla
• Technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm
• Pozinkovaná nosná konstrukce se čtyřmi výklopnými držáky pro snadnou instalaci
• Konstrukce polystyrenové izolace nádržky zjednodušuje zazdívání, zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Vyjmutelný díl polystyrenu pro snadný přístup při instalaci
• Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Možnost vestavby oddáleného splachování
• Kompatibilní se všemi ovládacími tlačítky Alcadrain s výjimkou senzorových tlačítek a NIGTH LIGTH
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Přívod vody zezadu/shora uprostřed
• Servisní práce bez použití nářadí
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot

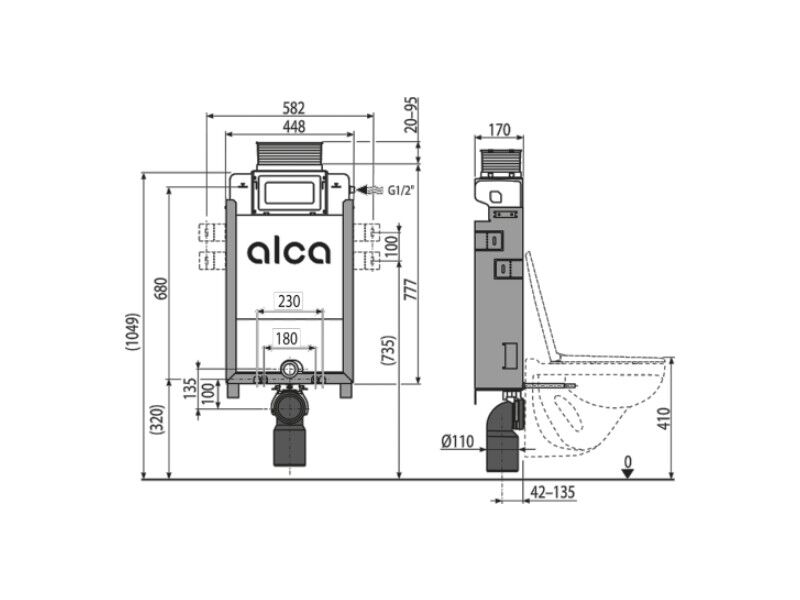

• Montážní výška 1062 mm
• Montážní hloubka nastavitelná v rozmezí 20–95 mm
• Stavební hloubka 170 mm
• Materiál nosné konzoly: pozinkovaný kov
• Rozměry: 582x1049x170 mm

Rozsah dodávky

• Nádrž s napouštěcí a vypouštěcí armaturou
• Pozinkovaný rám včetně nosné konstrukce
• Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
• Šroub mechanismu 2 ks
• Fixační set: vrut Ø8x60 – 4 ks, hmoždinka Ø12 – 4 ks
• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Koleno odpadu HT 90/110 polyethylen, PE-HD
• Těsnění přívodu, vývodka polypropylen, vrapová vložka
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• Sada pro vhazování WC tablet
