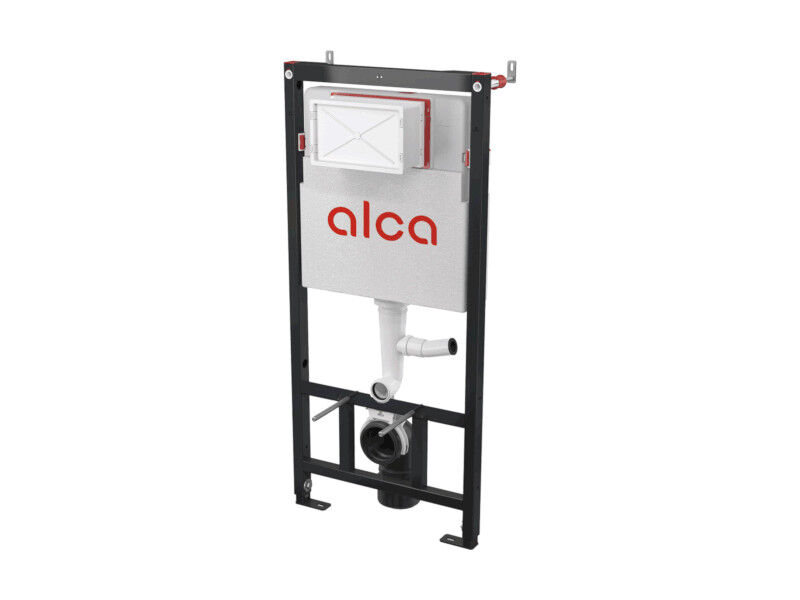

Alcadrain Sádromodul předstěnový instalační systém s odvětráváním pro suchou instalaci (do sádrokartonu)

Popis produktu

Použití

• Pro závěsné WC
• Pro montáž před nosnou stěnu nebo do sádrokartonové konstrukce
• Pro tloušťku podlah 0–200 mm
• Pro připojení k ventilačnímu systému
• Pro montáž závěsného WC s připojovací roztečí 180 mm nebo 230 mm

Modul má přípravu na odvětrávání. Doporučený ventilátor o průtoku 30 m3/h, tlakem 60 Pa a zpětnou klapkou, ventilátor třeba umístit minimálně ve výšce 1,2 m od podlahy.(např. GE 2000 ventilátor pro záchodové mísy) Tento inovovaný předstěnový instalační systém ALCA s kódovým označením AM101/1120V Sádromodul nahrazuje modelovou řadu A101/1200 Sádromodul. Instalace těchto systému je nyní rychlejší a k jejich montáži vám nyní postačí pouze jeden klíč.

Normy

• ČSN EN 14124
• ČSN EN 14055

Technické parametry

• Připojení vody zezadu nebo shora montážními otvory G1/2 "
• Funkční rozsah tlaku vody 0,05 – 1,6 MPa
• Doporučený rozsah tlaku vody 0,3 – 0,5 MPa
• Velké spláchnutí 6 – 9 l
• Malé spláchnutí 2,5 – 3,5 l
• Standardní nastavení velkého spláchnutí 6 l
• Standardní nastavení malého spláchnutí 3 l
• Hygienická rezerva 3 l
• Objem vody v nádržce 9 l
• Zátěžová zkouška 400 kg

Vlastnosti

• Obsahuje dávkovač WC tablet
• Odsávání zápachu přímo z WC mísy
• Možnost napojení na ventilátor (není součástí balení)
• Doporučený ventilátor o průtoku 30 m³/h, tlakem 60 Pa a zpětnou klapkou, ventilátor třeba umístit minimálně ve výšce 1,2 m od podlahy
• Nastavitelné kotvící výsuvné nohy s brzdou v rozmezí 0–200 mm
• Viditelné označení nivelace a středové rysky
• Posuvný mechanismus držáku odpadu v osmi polohách ve vzdálenosti 0–93 mm
• Rohový ventil s možností na napojení na potrubní systém Mepla
• Konstrukce rámu dovoluje kotvení k samostatné dostatečně nosné sádrokartonové příčce nebo před nosnou stěnu
• Nainstalovaný systém se zaklopí sádrokartonovými deskami a nejsou potřeba žádné přídavné vyztužující ani kotvicí prvky
• Konstrukce polystyrenové izolace zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
• Příprava na připojení držáku s DG1/2" přechodem pro bidetovací sedátka a spršky
• Závěsy nádržky s dvoukomponentního materiálu izolují přenos vibrací z budov
• Možnost vyklopení nádržky pro snadnou montáž do dřevostaveb nebo mobilních buněk
• Duální splachování nezávisle nastavitelné s hygienickou rezervou
• Možnost vestavby oddáleného nebo senzorového splachování
• Kompatibilní se všemi ovládacími tlačítky Alcadrain
• Servisní práce bez použití nářadí
• Přívod vody zezadu/shora uprostřed
• Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
• Kryt servisního otvoru zjednodušuje montáž a brání pronikání vlhkosti a nečistot
• Montážní hloubka nastavitelná v rozmezí 20–95 mm
• Stavební hloubka 125 mm
• Materiál nosné konstrukce: kov ošetřený práškovou barvou

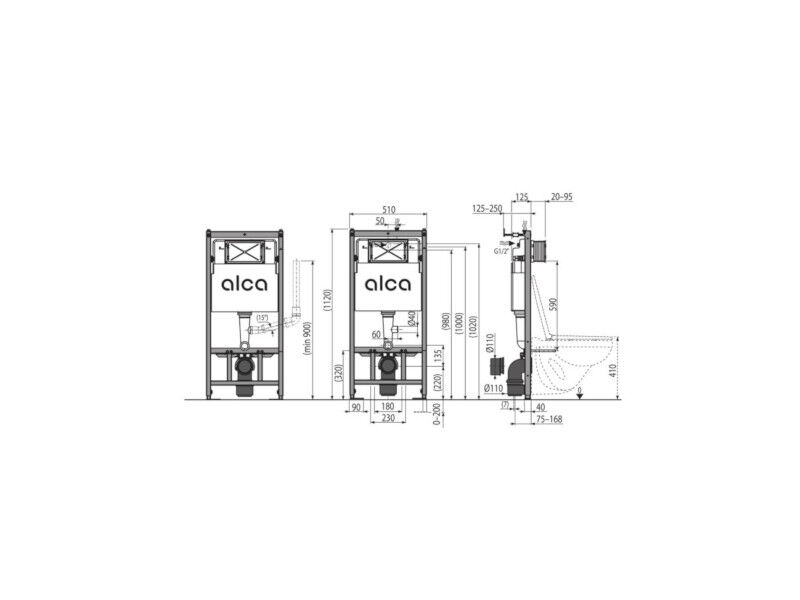

• Rozměry: 510x1120x125 mm

Rozsah dodávky

• Nádrž s napouštěcí a vypouštěcí armaturou
• Samonosný rám
• Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
• Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
• Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
• Koleno odpadu HT 90/90 polyethylen, PE-HD
• Redukce odpadu HT 90/110 polyethylen, PE+HD
• Těsnění přívodu, vývodka polypropylen, vrapová vložka
• Těsnění odpadu, propojka polypropylen, těsnění propojky
• Sada instalačních krytek pro ochranu připojovacích otvorů při montáži systému
• Kryt servisního otvoru dvoudílný, jednoduše zkrátitelný
• Koleno HT pro připojení k ventilačnímu systému
• Zátka pro ucpání otvoru odsávání pokud není použit
• Sada pro vhazování WC tablet
