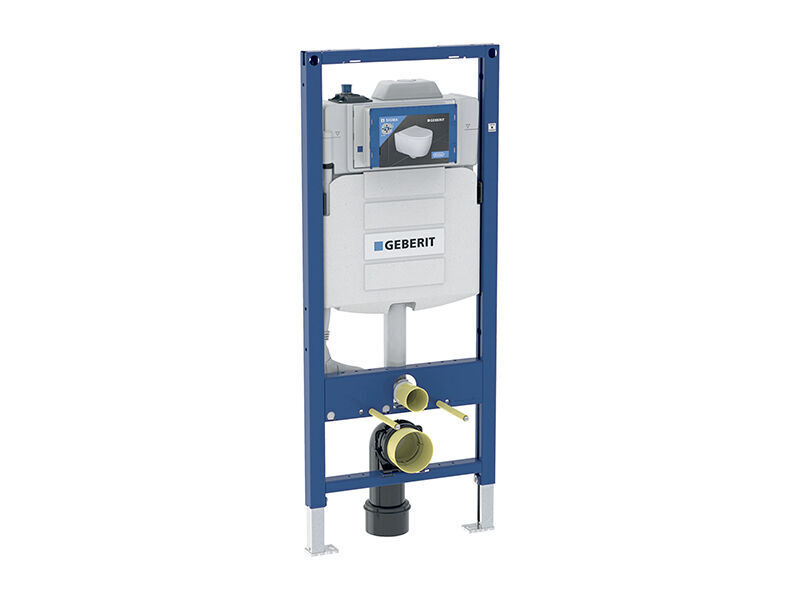

Geberit Duofix montážní prvek pro závěsné WC, 120 cm, se splach. nádržkou pod omítku Sigma 12 cm, 1 přívod vody, s hygienickým proplachem

Popis produktu

Účel použití:

• K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• K montáži do instalačních stěn vysokých na výšku místnosti
• K montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• Pro závěsná WC s připojovacími rozměry podle EN 33:2011
• Pro závěsná WC s vyložením do 62 cm
• Pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
• Pro tloušťky podlahy 0–20 cm
• K prevenci zárodků
• K zabránění stagnace v potrubích pitné vody
• K zabudování do řadových potrubních systémů
• Pro připojení ke sběrnici Geberit

Vlastnosti:

• Samonosný rám s nanesenou práškovou barvou
• Rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce
• Rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• Podpěry pozinkované
• Podpěry nastavitelné 0–20 cm
• Podpěry s protiskluzovou úpravou
• Patní desky otočné
• Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• Odhlučněné upevnění připojovacího kolena
• Splachovací nádržka pod omítku s ovládáním zepředu
• Splachovací nádržka pod omítku s izolací proti orosování
• U nastavení z výroby je možné okamžité dodatečné spláchnutí
• Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• S trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích
• WC Geberit AquaClean
• Upevnění pro přípojku elektřiny
• Volitelné programy splachování (čas nebo interval)
• Kompatibilní s aplikací Geberit Control App
• Nastavení přístroje a obsluha s mobilním zařízením přes integrované rozhraní Bluetooth®
• Funkční statistiky vyvolatelné přes aplikaci Geberit Control App
• Zaznamenává více než 5 000 spláchnutí
• Rozpoznání použití
• Rozhraní Digitální I/O
• Bezpotenciálové zobrazení poruch pomocí digitálních I/O
• Spojené vodičem, připojitelné k síti pomocí Geberit Gateway přes sběrnici Geberit
• Připojení ke sběrnici Geberit přímo nebo prostřednictvím konvertoru
• Kompatibilní s Geberit Connect
• Lze připojit externí teplotní čidlo
• Je možné připojit vnitřní snímač průtoku
• Čidlo vzdutí zabudované
• Elektromagnetický ventil zavřený bez proudu
• Odolnost proti rušení pro průmyslové prostředí podle EN 61000-6-2
• Jedna přípojka pro studenou vodu R 1/2", vhodná pro MF, s modrým
• ochranným víčkem, nahoře
• Vhodné pro vnější závit MF 1/2" MasterFix a MeplaFix
• Napájení elektrickým proudem přes externí síťový zdroj nebo přes sběrnicovým konvertor s integrovaným síťovým zdrojem

Technické údaje:

• Druh ochrany IP45
• Provozní napětí 12 V DC
• Příkon 7.2 W
• Příkon v klidu 1 W
• Tlak při průtoku 10-1000 kPa
• Maximální teplota studené vody 25 °C
• Splachovací množství - nastavení ve výrobě pro
• splachovací nádržku (l) 6 a 3 l
• Velké splachovací množství - rozsah nastavení pro
• splachovací nádržku 4 / 4.5 / 6 /7.5 l
• Malé splachovací množství - rozsah nastavení pro splachovací nádržku 2-4 l
• Výpočtový průtok 0.11 l/s
• Minimální přetlak pro výpočtový průtok 50 kPa
• Splachovací výkon každého elektromagnetického ventilu 4 l/min
• Interval spláchnutí, nastavení ve výrobě 72 h
• Intervalové splachování, nastavení ve výrobě 3 l
• Max. splachovací množství na den a elektromagnetický ventil 40 l
• Minimální interval proplachování 24 h

Obsah dodávky:

• Kryt pro hrubou montáž pro servisní otvor
• Připojovací souprava pro WC, ø 90 mm
• Připojovací koleno 90° z PE-HD, ø 90 mm
• 2 ochranné zátky
• 2 závitové tyče M12
• Přechodka z PE-HD, ø 90 / 110 mm
• Jednotka s elektromagnetickým ventilem s pojistným kolíkem a omezovačem průtoku

Příslušenství:

• Geberit Power & Connect box
• Sada Geberit Power & Connect boxu a síťový zdroj pro montážní prvek pro závěsné WC
• Souprava vzpěr Geberit pro WC keramické mísy s malou opěrnou plochou
• Souprava pro ukotvení do stěny Geberit Duofix pro jednotlivou montáž
• Souprava pro předstěnovou montáž Geberit Duofix pro jednotlivou a systémovou montáž
• Upevňovací materiál Geberit Duofix pro vzdálenost stojin 50–57,5 cm
• Sada prodloužení noh Geberit Duofix pro tloušťku podlahy 20–40 cm
• Krabice pod omítku Geberit pro konstrukce prováděné suchým procesem a zděné konstrukce
• Sada kabelů Geberit pro digitální rozhraní I/O
• Sada síťový zdroj 230 V / 12 V / 50 Hz, s napájecím kabelem 1,8 m a kombinovanou připojovací krabicí
• Geberit souprava pro hrubou montáž s síťovým zdrojem, pro ovládání WC s elektronickým ovládáním splachování, 12 V
• Teplotní čidlo Geberit s vnějším závitem, pro hygienický proplach ve splachovací nádržce pod omítku
• Interní snímač průtoku Geberit, pro hygienický proplach ve splachovací nádržce pod omítku, pro přívod studené vody
• Připojovací kabel Geberit pro externí čidlo, pro hygienický proplach ve splachovací nádržce pod omítku
